一、客戶需求
待改造設備為意大利IMT公司公司生產的MINIFLEX車銑復合加工中心，數控系統采用FANUC-180i系統，機床X/Y/Z三軸聯動控制，雙主軸模式。機床改造前處于停機狀態，數控系統及電氣系統中的元器件嚴重老化，幾何精度已部分喪失。

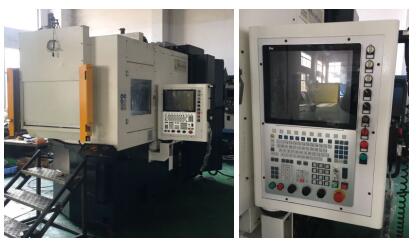

MINIFLEX車銑復合加工中心（改造前）
二、解決方案
1、數控系統裝置、伺服驅動和電機配置如下表：

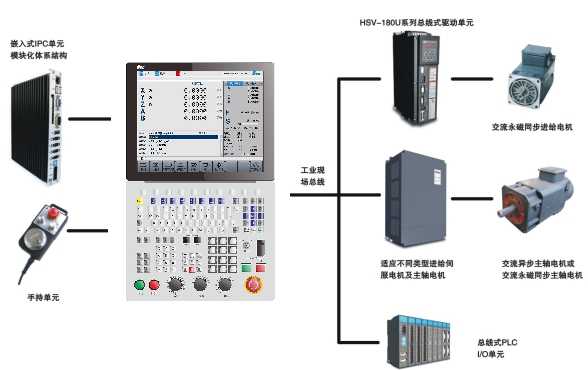

華中HNC-848D數控系統連接示意圖
2、機床應用數控系統主要功能
MINIFLEX車銑復合加工中心改造主要應用華中HNC-848D數控系統的多通道功能、坐標轉換功能、雙主軸同步功能、RTCP功能、斷點加工保存/恢復功能、直線、圓弧、螺紋、NURBS插補功能、自動加減速控制功能、坐標系設定功能、刀具補償功能、主軸定向停車功能、MDI及M、S、T功能、全閉環控制功能、網絡功能、加工大數據采集和監控功能等高檔控制功能。
3、機床改造總體流程
4、升級改造主要內容如下：
采用華中HNC-848D數控系統，配套伺服電機和伺服驅動進行改造；
更換進給軸滾珠絲桿、絲桿軸承、直線導軌；
檢修主軸，恢復主軸單元精度；
恢復刀塔、刀庫功能，保證其精度；
安全門實現氣動自動開關；
主軸具備定向停車功能；
檢修液壓、潤滑、冷卻、氣動系統并更換損壞部件；
檢修機床排屑系統；
重新設計機床電氣控制原理圖，更換電氣控制及電氣元器件并重新布線。
三、應用效果
MINIFLEX車銑復合加工中心（改造后）
設備改造完成，恢復機床精度和所有使用功能，并運行穩定；主要用于活塞定位止口、裙部外圓、銷孔、擋圈槽、內倒角加工，滿足客戶零件加工要求。
